আমি বিশ্বাস করি যে প্রত্যেককে কোষের ভারসাম্যের ধারণার সাথে পরিচয় করানো হয়েছে, প্রধানত কারণ কোষের বর্তমান সামঞ্জস্য যথেষ্ট ভাল নয় এবং এটি ভারসাম্যের মাধ্যমে উন্নত করা প্রয়োজন। পৃথিবীর মতো, আমরা দুটি অভিন্ন পাতা খুঁজে পাই না, এবং আমরা দুটি অভিন্ন কোষ খুঁজে পাই না। ভারসাম্য শেষ পর্যন্ত ব্যাটারি কোষের ত্রুটিগুলি সমাধান করার লক্ষ্য রাখে এবং এটি ক্ষতিপূরণের একটি উপায়। নীচে লিথিয়াম ব্যাটারির নিষ্ক্রিয় এবং সক্রিয় ভারসাম্যের একটি সংক্ষিপ্ত ভূমিকা রয়েছে:
01 প্যাসিভ ইকুইলিব্রিয়াম
প্যাসিভ ব্যালেন্সিং সাধারণত প্রতিরোধ ক্ষমতার মাধ্যমে উচ্চ ভোল্টেজ সহ ব্যাটারিগুলিকে ডিসচার্জ করে, অন্যান্য ব্যাটারির জন্য আরও বেশি চার্জ করার সময় পাওয়ার জন্য তাপের আকারে বিদ্যুৎ ছেড়ে দেয়। এইভাবে, সর্বনিম্ন ক্ষমতা সম্পন্ন ব্যাটারি দ্বারা সমগ্র সিস্টেমের শক্তি সীমিত। চার্জিং প্রক্রিয়া চলাকালীন, লিথিয়াম ব্যাটারিগুলির সাধারণত চার্জিং উচ্চ সীমা সুরক্ষা ভোল্টেজের মান থাকে। যখন ব্যাটারির একটি নির্দিষ্ট স্ট্রিং এই ভোল্টেজের মান পর্যন্ত পৌঁছায়, তখন লিথিয়াম ব্যাটারি সুরক্ষা বোর্ড চার্জিং সার্কিটটি কেটে দেবে এবং চার্জ করা বন্ধ করে দেবে। অতএব, প্যাসিভ ভারসাম্যের সুবিধা হল কম খরচে এবং সহজ সার্কিট ডিজাইন; অসুবিধা হল যে ভারসাম্যটি সর্বনিম্ন অবশিষ্ট ব্যাটারির ক্ষমতার উপর ভিত্তি করে, যা কম অবশিষ্ট ক্ষমতা সহ ব্যাটারির ক্ষমতা বাড়াতে পারে না এবং 100% সুষম শক্তি তাপের আকারে নষ্ট হয়। লিথিয়াম ব্যাটারি সুরক্ষা বোর্ডগুলিতে সাধারণত ব্যাটারির অতিরিক্ত চার্জিং প্রতিরোধ করার জন্য ওভারচার্জ সুরক্ষা ফাংশন থাকে।

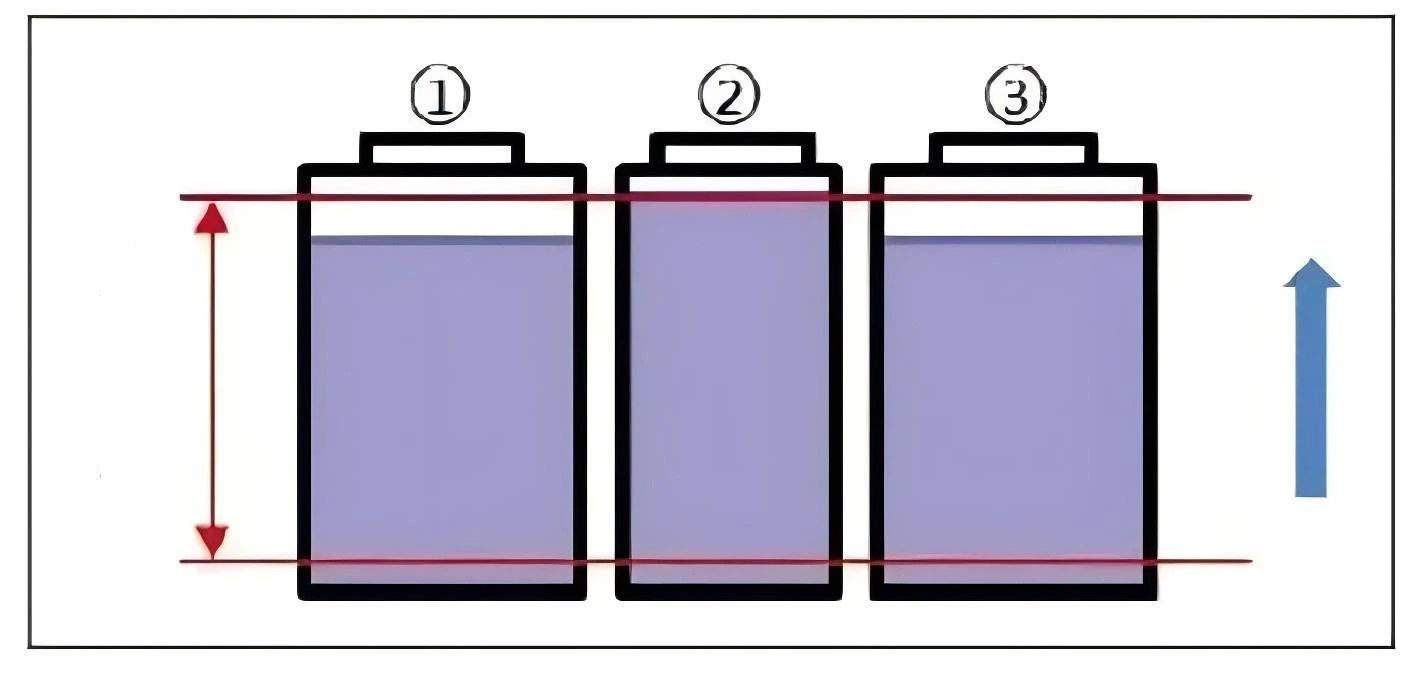

চিত্র 2 তে দেখানো হয়েছে, চার্জিং প্রক্রিয়া চলাকালীন, দ্বিতীয় ব্যাটারিটি প্রথমে সুরক্ষা ভোল্টেজ মানতে চার্জ করা হয়, যা লিথিয়াম ব্যাটারি সুরক্ষা বোর্ডের সুরক্ষা ব্যবস্থাকে ট্রিগার করে এবং ব্যাটারি সিস্টেমের চার্জিং বন্ধ করে, যা সরাসরি সম্পূর্ণরূপে অক্ষমতার দিকে পরিচালিত করে। প্রথম এবং তৃতীয় ব্যাটারি চার্জ করুন। সম্পূর্ণ সিস্টেমের সম্পূর্ণ চার্জ দ্বিতীয় ব্যাটারি দ্বারা সীমিত, যা সিস্টেমের ক্ষতি। ব্যাটারি সিস্টেমের শক্তি বাড়ানোর জন্য, লিথিয়াম ব্যাটারি সুরক্ষা বোর্ড চার্জ করার সময় ব্যাটারির ভারসাম্য বজায় রাখবে। চিত্র 3-তে দেখানো হয়েছে, সুষম স্টার্ট-আপের পরে, লিথিয়াম ব্যাটারি সুরক্ষা বোর্ড দ্বিতীয় ব্যাটারিটি ডিসচার্জ করবে, এটি সুরক্ষা ভোল্টেজের মান পৌঁছাতে সময় বিলম্বিত করবে। এটি প্রথম এবং তৃতীয় ব্যাটারির চার্জিং সময়কেও প্রসারিত করবে, যার ফলে ব্যাটারি সিস্টেমের সামগ্রিক শক্তি বৃদ্ধি পাবে। যাইহোক, নং 2 ব্যাটারির 100% ডিসচার্জড পাওয়ার তাপ রিলিজে রূপান্তরিত হয়, যার ফলে উল্লেখযোগ্য বর্জ্য হয় (নং 2 ব্যাটারির তাপ অপচয় সিস্টেমের ক্ষতি এবং শক্তিরও অপচয়)।

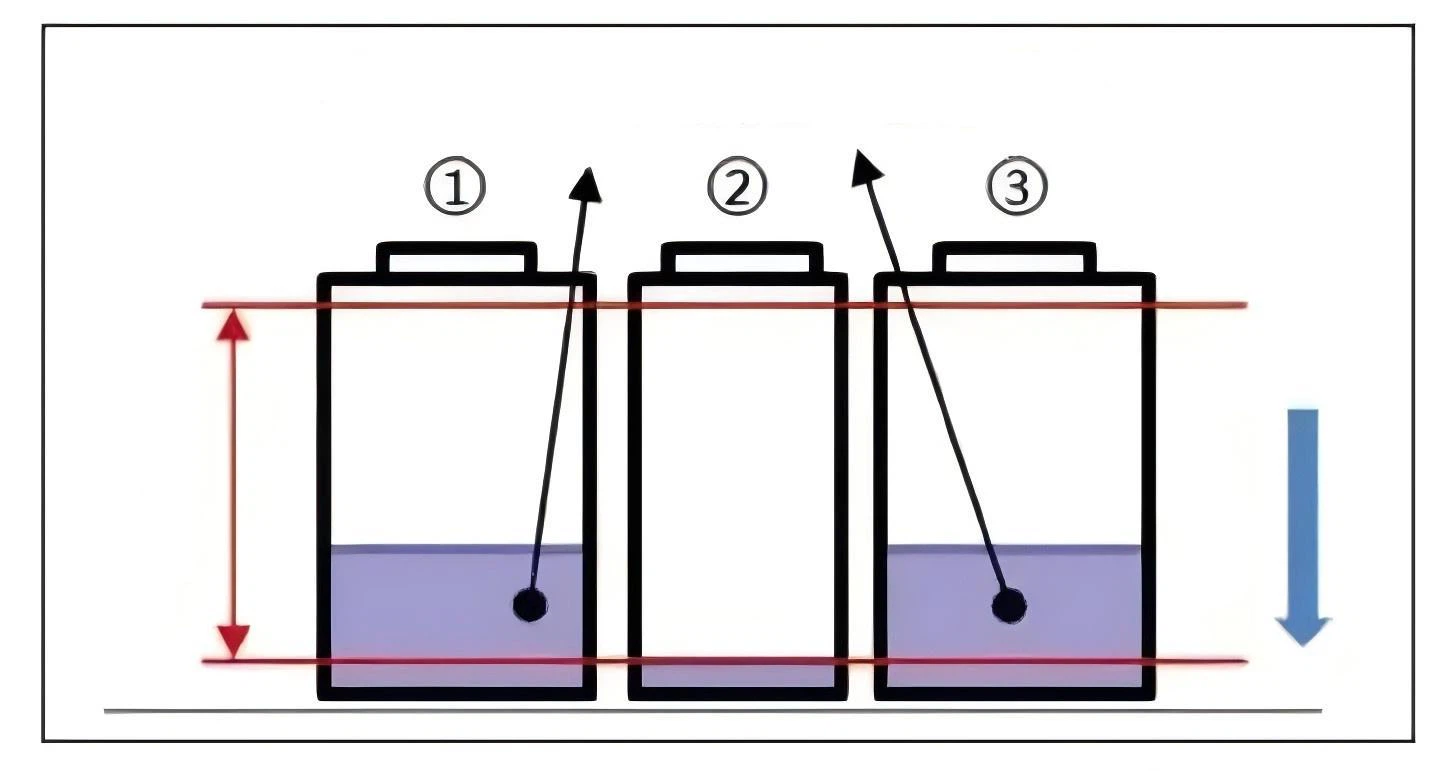

চিত্র 4-এ দেখানো হয়েছে, ব্যাটারিতে অতিরিক্ত চার্জ হওয়ার গুরুতর প্রভাব ছাড়াও, অতিরিক্ত চার্জ করা ব্যাটারির মারাত্মক ক্ষতি করতে পারে। একইভাবে, লিথিয়াম ব্যাটারি সুরক্ষা বোর্ডের একটি ওভার স্রাব সুরক্ষা ফাংশন রয়েছে। ডিসচার্জ করার সময়, যখন দ্বিতীয় ব্যাটারির ভোল্টেজ ডিসচার্জ সুরক্ষা মানতে পৌঁছায়, লিথিয়াম ব্যাটারি সুরক্ষা বোর্ডের সুরক্ষা ব্যবস্থাটি ট্রিগার হয়, সিস্টেমের স্রাব বন্ধ করে দেয়, যার ফলে প্রথম এবং তৃতীয় ব্যাটারির অবশিষ্ট ব্যাটারি ক্ষমতা সরাসরি অক্ষম হয়। সম্পূর্ণরূপে ব্যবহৃত। ভারসাম্যপূর্ণ স্টার্ট-আপের পরে, সিস্টেম ওভার ডিসচার্জ উন্নত হবে।
02 সক্রিয় ভারসাম্য
সক্রিয় ভারসাম্য বিদ্যুতের স্থানান্তরের মাধ্যমে অর্জন করা হয়, যা অত্যন্ত দক্ষ এবং এর ফলে সর্বনিম্ন ক্ষতি হয়। বিভিন্ন নির্মাতাদের বিভিন্ন পদ্ধতি রয়েছে এবং সুষম বর্তমান 1 থেকে 10A পর্যন্ত পরিবর্তিত হয়।
প্যাসিভ ব্যালেন্সিং ছোট ক্ষমতা এবং কম স্ট্রিং কাউন্ট সহ লিথিয়াম ব্যাটারি প্যাক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যখন সক্রিয় ভারসাম্য উচ্চ স্ট্রিং গণনা এবং বড় ক্ষমতা সহ পাওয়ার টাইপ লিথিয়াম ব্যাটারি প্যাক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত৷ BMS-এর জন্য, ব্যালেন্সিং ফাংশন ছাড়াও, অন্তর্নিহিত ব্যালেন্সিং কৌশল আরও গুরুত্বপূর্ণ।
চিত্র 5-এ দেখানো হয়েছে, ব্যাটারির প্রতি 6টি স্ট্রিং একটি গ্রুপ তৈরি করে, এবং ব্যাটারির 6টি স্ট্রিংয়ের মোট শক্তি ছোট ক্ষমতার সাথে ব্যাটারিতে স্থানান্তরিত হয়। ইন্ডাকটিভ সক্রিয় ভারসাম্য শারীরিক রূপান্তর, পাওয়ার সুইচ এবং মাইক্রো ইন্ডাক্টর একীভূত করার উপর ভিত্তি করে। এটি সংলগ্ন বা প্রতিবেশী ব্যাটারির মধ্যে চার্জ স্থানান্তরের মাধ্যমে ব্যাটারির ভারসাম্য বজায় রাখার জন্য একটি দ্বিমুখী ভারসাম্য পদ্ধতি ব্যবহার করে এবং ব্যাটারিটি স্রাব, চার্জ বা স্থির অবস্থায় থাকুক না কেন ভারসাম্য অর্জন করতে পারে। ভারসাম্য দক্ষতা 92% পর্যন্ত উচ্চ।
ডিসচার্জ এবং চার্জিং কাজের নীতিটি চিত্র 6 এবং 7-এ দেখানো হয়েছে, যেখানে ব্যাটারি 2 ব্যাটারি 1 এবং 3-এ শক্তি স্থানান্তর করে। কার্যকর চার্জ স্থানান্তর নিশ্চিত করে যে তিনটি ব্যাটারির ভোল্টেজ চার্জ করার সময় ভারসাম্যপূর্ণ থাকে, যাতে সমস্ত ব্যাটারি সম্পূর্ণ চার্জ হতে পারে। লিথিয়াম ব্যাটারি সুরক্ষা বোর্ড স্রাবের সময় ব্যাটারির ভারসাম্য বজায় রাখতে পারে। প্রথম এবং তৃতীয় ব্যাটারি তাদের শক্তি দ্বিতীয় ব্যাটারিতে স্থানান্তর করে, এবং তিনটি ব্যাটারির ভোল্টেজ ক্রমাগত ভারসাম্যপূর্ণ অবস্থায় ডিসচার্জ হয়, যাতে সমস্ত ব্যাটারির শক্তি ব্যবহার করা যায়।
